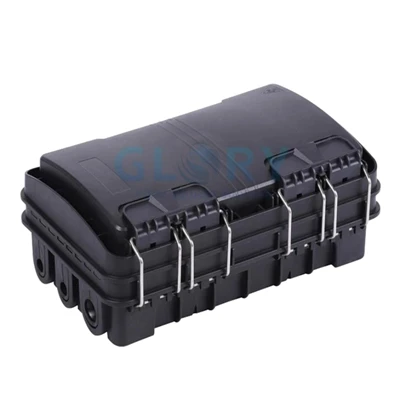

Productintroductie
De box integreert kabelinvoer en -bevestiging, fusie-splitsingsbescherming, glasvezelgeleiding, slappe opslag en adapterafsluiting. In plaats van losse splitsingen en pigtails in een algemene kast te plaatsen, kunnen installateurs elke fase van de verbinding in een speciale behuizing organiseren.
Het interne opklapbare-verdeelpaneel scheidt het adaptergedeelte van de onderste kabel- en splitsings-ruimte. Deze lay-out geeft technici duidelijker toegang tijdens installatie, testen en latere onderhoudswerkzaamheden, terwijl het helpt om pigtails, patchkabels en voedingsvezels op gedefinieerde routeringspaden te houden.
Het compacte ontwerp met 8- kernen is geschikt voor toegangspunten met een lage dichtheid waar een grotere glasvezelverdeelkast onnodige ruimte zou innemen. Afhankelijk van de goedgekeurde configuratie kan de box worden geleverd voor SC- of LC-adapterinstallatie en is er ruimte voor een compatibele compacte PLC-splitteropstelling.
Producteigenschappen
Het ontwerp is gericht op compacte installatie, georganiseerde glasvezelverwerking en eenvoudige toegang voor veldtechnici.
Geïntegreerd vezelbeheer
Kabelbevestiging, fusiesplitsing, beschermde splitsingsopslag, pigtail-routering en distributie zijn in één behuizing geregeld.
Gescheiden routeringspaden
Feedervezels, pigtails en uitgaande verbindingen kunnen door speciale gebieden worden geleid om kruisen, knellen en verwarring bij onderhoud te verminderen.
Klap het distributiepaneel-omhoog
Het interne paneel gaat omhoog zodat de kabel-en opslagruimte vrijkomt, waardoor het verbinden en latere inspectie gemakkelijker wordt zonder de hele doos te demonteren.
Flexibele poortconfiguratie
De box ondersteunt project-specifieke SC- of LC-adapterarrangementen. Connectorpoetsmiddel, geladen hoeveelheid en pigtail-specificatie kunnen vóór productie worden bevestigd.
Compacte 8-kernvoetafdruk
De behuizing van 235 × 126 × 52 mm is geschikt voor gangen, bijkeukens, kasten en andere locaties met beperkte installatieruimte.
PC+ABS IP54-behuizing
De gesloten PC+ABS-behuizing biedt praktische weerstand tegen stof, opspattend water en veroudering voor gebruik binnenshuis en in beschutte buitenomstandigheden.
Installatiehandleiding
Een duidelijke installatievolgorde beschermt de vezels tegen mechanische belasting en zorgt ervoor dat de doos na inbedrijfstelling gemakkelijk te inspecteren is.
- Bevestig de montagepositie.Kies een vlak, toegankelijk oppervlak met voldoende ruimte om de kap te openen en het binnenpaneel om te klappen.
- Markeer en boor de bevestigingsgaten.Gebruik de montagegatafstand van 225 mm- als referentie. De originele installatierichtlijnen specificeren expansiebouten met een afmeting van Φ7,5 × 40 mm.
- Zet de behuizing vast.Lijn de doos uit met de geboorde gaten en draai het bevestigingsmateriaal vast zonder de plastic behuizing te vervormen.
- Voer de inkomende kabel in en klem deze vast.Voltooi de kabelbevestiging en trekontlasting voordat u de optische vezels blootlegt of leidt.
- Vezels voorbereiden, splitsen en opslaan.Leid de vezels met vloeiende bochten, bescherm elke lasverbinding en plaats de hulzen correct in de lashouder.
- Servicepoorten aansluiten en labelen.Leid pigtails naar de geselecteerde adapters of splitter, sluit uitgaande vezels aan, label elke poort en voltooi de optische tests voordat u de doos sluit.
Toepassingen
De GL-B25-8A is bedoeld voor FTTx-afsluit- en distributielocaties met kleine capaciteit die een georganiseerde toegang vereisen zonder een grote behuizing.
Toegang tot gebouwen en dropdistributie
Beëindig een inkomende toegangskabel en verdeel de vezels naar individuele abonneekabels op een beveiligd ingangspunt van het gebouw.
Verdieping- of gangverdeling
Gebruik de box in appartementsgebouwen, kantoren of gebouwen voor gemengd{0}}gebruik om een klein aantal servicevezels te beheren in de buurt van de gebruikers die worden bediend.
Compact las- en patchpunt
Creëer een aan de muur-gemonteerd aansluitpunt voor testen, patchen en onderhoud waarbij het installeren van een rack of grotere ODF niet nodig is.
Beschermd buitentoegangsknooppunt
Installeer op een overdekte buitenmuur of in een kast langs de weg wanneer de locatie beschermd is tegen overstromingen en voortdurende directe blootstelling aan weersinvloeden.
Kleine glasvezelvertakkingsverbinding
Organiseer splitsings- en adapterverbindingen voor weinig- glasvezelverbindingen naar beveiligingscamera's, externe apparatuurruimten of campusnetwerken.
Vooraf-geladen FTTx-kit
Configureer de behuizing met gespecificeerde adapters, pigtails, labels en compatibele splittercomponenten om de voorbereidingstijd in het veld te verkorten.
Grens voor milieugebruik
Omdat het aangegeven beschermingsniveau IP54 is, is dit model beter geschikt voor binnen- of beschutte buitenposities dan voor ondergrondse handgaten, overstroming-gevoelige kamers of voortdurend blootgestelde luchtlocaties. Omheiningen met een hogere-afdichting moeten worden geselecteerd voor zwaardere buiten-fabrieksomstandigheden.
Veelgestelde vragen
Vraag: Waar wordt de GL-B25-8A voor gebruikt?
A: Het is een compact FTTx-afsluit- en distributiepunt dat wordt gebruikt om een inkomende glasvezelkabel te beveiligen, fusieverbindingen te beschermen, service-slapte op te slaan en beheerde glasvezelverbindingen naar stroomafwaartse drop-kabels te presenteren.
Vraag: Hoeveel vezels kan de doos aan?
A: De aangegeven maximale capaciteit is acht vezels. De uiteindelijk geladen hoeveelheid is afhankelijk van de geselecteerde adapteropstelling, pigtail-routering, plaatsing van de lasmof en eventuele optionele splittermodule.
Vraag: Is het geschikt voor directe blootstelling buitenshuis?
A: De behuizing is IP54. Het is beter geschikt voor binnen- of beschutte buitenlocaties dan voor directe regen, overstromingen, ondergrondse kamers of blootgestelde luchtlocaties. Voor zwaardere OSP-posities selecteert u een behuizing met een hogere-afdichting en vraagt u om het relevante-indringingsbeschermingsbewijs.
Vraag: Kan het worden geconfigureerd met SC/APC-adapters?
A: Ja, afhankelijk van het geselecteerde cassette- of adapterpaneel. Vermeld SC/APC duidelijk voor de adapters, pigtails, splitteruitgangen en patchkabels, zodat alle interfaces dezelfde glans gebruiken.
Vraag: Kunnen LC-adapters worden gebruikt?
A: De originele productbeschrijving identificeert adapterondersteuning in SC- en LC-cassette-stijl. De exacte carrosserievorm en het aantal bruikbare posities moeten worden bevestigd aan de hand van de productiepaneeltekening.
Vraag: Kan een PLC-splitter worden geïnstalleerd?
A: Er kan een compacte, compatibele PLC-splitterconfiguratie worden geïntegreerd, maar de splitratio alleen is niet voldoende. Bevestig het splitterpakket, de afmetingen, de connectorindeling, de pigtail-lengte en de interne routing voordat u bestelt.
Vraag: Kan de binnenkomende feeder door de doos gaan zonder volledig te worden doorgesneden?
A: De behuizing is voorzien van een voedingstoegangsvoorziening die bedoeld is om het plaatsen van kabels te vereenvoudigen. Voor een echte mid-overspanning of ongesneden- kabeltoepassing dient u de kabelconstructie en de vereiste glasvezel-toegangsmethode op te geven, zodat de routering en de trek-opstelling vóór productie kunnen worden gecontroleerd.
Vraag: Wat moet er in de offerteaanvraag worden opgenomen?
A: Vermeld het aantal, de geladen status, het type en de polijsting van de adapter, de pigtail-specificatie, de vereisten voor de splitter, de afmetingen van de feeder- en drop-kabel, montagemethode, labels, stuklijst, vereiste testdocumenten, verpakking en leveringsvoorwaarden.
Gebouwd voor herhaalbare projectconfiguratie
Glory Optical ondersteunt alleen behuizing-, semi-geladen en project-geladen glasvezelboxconfiguraties. OEM/ODM-opties omvatten adapterselectie, pigtail-routering, poortlabels, productlabels en verpakking nadat de mechanische en optische stuklijst is bevestigd.
Verzend de kabel- en poortgegevens voordat u de prijs aanvraagt
Voor een vergelijkbare offerte geeft u het aantal, de buitendiameter van de inkomende kabel, het aantal en het type aansluitkabels, SC/LC-interface, APC/UPC-polijstmiddel, vereiste pigtails, splitterconfiguratie, montagemethode en geladen stuklijst op.
