Inleiding totGlasvezel sokkels
Glasvezelzuilen zijn belangrijke toegangspunten in moderne glasvezelnetwerken. Deze op de grond-gemonteerde behuizingen beschermen glasvezelverbindingen en verbindingen voor Fiber to the Home-systemen. Ze zitten boven de grond, zodat technici ze gemakkelijk kunnen bereiken. Dit is anders dan ondergrondse kluizen die moeilijker toegankelijk zijn.
De industrie evolueert van koper naar glasvezel. Deze verandering maakt sokkels erg belangrijk. Glasvezelsignalen leggen grote afstanden af zonder aan kracht te verliezen. Vezel is ook beter bestand tegen elektromagnetische interferentie dan koper.
Een rapport uit 2025 van de Fiber Broadband Association laat interessante cijfers zien. Volgens het rapport heeft de inzet van glasvezel in 2025 een recordniveau bereikt. Operators hebben gedurende het jaar 11,8 miljoen nieuwe glasvezel-aan-de-huispassen toegevoegd. Het totale aantal Amerikaanse FTTH-passages bedroeg 98,3 miljoen bij het tellen van huizen met meerdere passeringen. Glasvezel passeert nu meer dan 60% van de Amerikaanse huishoudens.
Hetzelfde rapport bevestigt dat 78% van de nieuwe FTTH-implementaties gebruik maakt van sokkels voor ondergrondse netwerken. Deze keuze bespaart geld in vergelijking met luchtoplossingen. Sokkels geven technici gemakkelijke toegang en houden de apparatuur veilig. Afsluitbare deksels en verzegelde verzegelingen-voldoen aan industrienormen zoals Telcordia GR-3120 .
Ik werk al jaren met deze sokkels. In mijn ervaring zijn zij de onbezongen helden van glasvezelnetwerken. Ze krijgen niet veel aandacht, maar zonder hen zouden onze internetverbindingen veel vaker uitvallen.
In dit artikel worden de technische details van topfabrikanten uitgelegd. Het zal telecomingenieurs en netwerkplanners helpen goede beslissingen te nemen over de implementatie.
Kerncomponenten en technische specificaties
Goede ladeblokken gebruiken specifieke materialen en ontwerpen. De behuizing heeft meestal gegalvaniseerde stalen frames met UV-gestabiliseerde ASA-polymeerafdekkingen. Dit voorkomt vergeling en barsten na jaren in zonlicht. ASTM D4329-testen bewijzen deze duurzaamheid.
Lasplaten organiseren de vezels en beschermen ze tegen scherpe bochten. CommScope maakt modulaire trays die 144 vezels kunnen verwerken met een buigradiusbescherming van 25 mm. Kleur-gecodeerde kanalen voorkomen micro-bochten die signaalverlies veroorzaken.
Kabelingangspunten hebben afgedichte poorten met neopreen doorvoertules. Sommige voetstukken maken gebruik van poorten met een diameter van 1,5 inch (IP68) voor onderdompeling. Dit betekent dat ze 30 dagen onder water op 1 meter diepte droog blijven.
Voor aarding is een koperen verbinding van 6 AWG met een aardstaaf nodig. De National Electrical Code Article 800.100 vereist dit voor bliksembeveiliging. CommScope specificeert een impedantie van 25 ohm voor effectieve piekdissipatie.

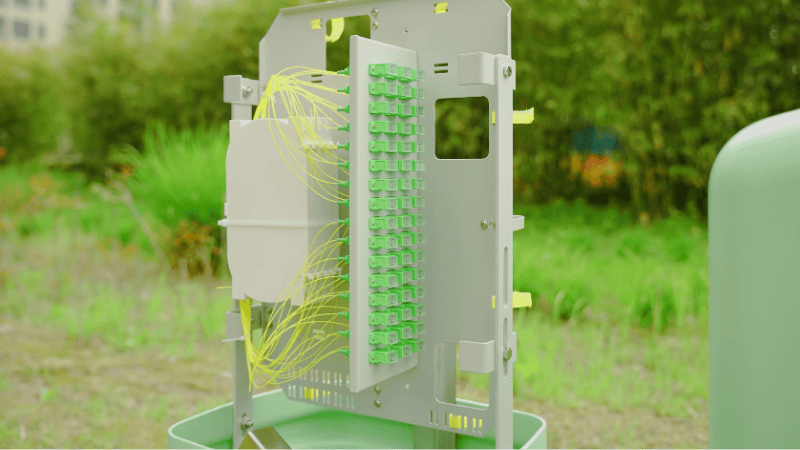

Interne ruimte is belangrijk. Het minimale volume van 3,5 kubieke voet biedt plaats aan 144 vezels plus 20% extra ruimte voor toekomstige uitbreiding. De aansluitpanelen hebben een uitklapbaar-ontwerp met kabelarmen. PEM-veldstudies tonen aan dat dit de installatietijd met 30% verkort.
Bedrijfstemperaturen variëren van -40 graden tot +60 graden. Dit garandeert betrouwbaarheid in extreme klimaten, zoals de Canadese winters of de zomers in Arizona.
Best practices voor installatie voor ondergrondse implementatie
Een goede installatie voorkomt toekomstige storingen. Begin met een solide basis. Sommige fabrikanten hebben een betonnen pad van 12-inch- dik met een sterkte van 4000 psi nodig op grind van 15 cm. Dit stopt het schakelen in gebieden met veel verkeer.
De ingraafdiepte moet de vorstgrenzen overschrijden. In gebieden waar de vorst 3 voet bereikt, graaf 42 centimeter diep. Het routeren van leidingen vereist een zorgvuldige planning. Gebruik PVC-buizen van 2 inch met een minimale buigradius van 10x. Een sweep van 20 inch voorkomt vezelschade.
Met zand-gevulde sleuven beschermen kabels tegen scherpe rotsen. Bewaar extra vezels in spiraalvormige lussen in het voetstuk. Vermijd strakke spoelen. Houd tien tot twaalf voet speling aan voor toekomstige reparaties zonder stress.
Sluit de leidingingangen eerst af met butylrubbertape. Voeg siliconenkit toe voor secundaire bescherming tegen zware regenval. Label vezels met behulp van TIA-606-C-standaarden. Kleurgecodeerde tags met codes zoals "R1A-01-05" verkorten de tijd voor het oplossen van problemen met 45%.
Controleer of de aardingsweerstand onder de 5 ohm blijft voordat u deze opvult. Gebruik een 4-punts Kelvin-tester volgens de IEEE 80-vereisten. Volg altijd de OSHA-veiligheidsregels voor diepe graafwerkzaamheden.
Ik herinner me een installatie waarbij we deze stappen niet zorgvuldig volgden. Na de eerste winter moesten we de hele fundering opnieuw aanbrengen omdat de vorst door de vorst het voetstuk uit de lijn duwde. Die fout kostte twee dagen werk en extra materiaal.
Weerbestendigheid en milieuveerkracht
Sokkels moeten bestand zijn tegen zware omstandigheden. Dubbele-afdichtingssystemen combineren siliconen O--ringen en compressiesluitingen. Sommige fabrikanten testen deze volgens IP68-normen voor 100% wateruitsluiting op 1 meter diepte gedurende 72 uur.
UV-bestendigheid komt van ASA-polymeerhoezen met 3% roet. Dit blokkeert 90% van de UV-degradatie na 5.000 uur versnelde verwering.
Thermisch beheer maakt gebruik van passieve ventilatiesleuven met mesh-filters van 5 micron. Sommige ontwerpen egaliseren de interne en externe druk zonder vocht binnen te laten.
Corrosiebescherming is afhankelijk van thermisch-gegalvaniseerde stalen frames. Een zinkcoating van 1,5- mil voldoet aan de ASTM A123-normen. De gepoedercoate polymeerafdekkingen doorstaan de zoutsproeitests van 1000 uur.
Materialen blijven flexibel bij -40 graden zonder te barsten. Sommige fabrikanten testen 200 vries-dooicycli tussen -30 graden en +50 graden.
Slagvastheid is van belang bij installaties aan de stoeprand-. Sommige polymeerhoezen overleven een impact van 30 pond op de hoeken. Droogmiddelbussen met vochtigheidsindicatoren controleren condensatie. Afvoergaten met intervallen van 0,5 inch voorkomen vochtophoping.
Het rapport van CommScope uit 2024 laat een uitvalpercentage van slechts 0,2% zien bij 50.000 sokkels in de -50 graden-omgeving in Alaska.
Vezelbeheeroplossingen met hoge-dichtheid
Stedelijke implementaties vereisen efficiënt ruimtegebruik. De stapelbare trays van CommScope bieden een capaciteit van 288-vezels door verticale stapeling. Toegangspanelen zonder gereedschap verkorten de lastijd met 25%.
Geïntegreerde kabelgeleidingskanalen geleiden vezels met nauwkeurige buigradii. Sommige paden zijn voorzien van geleiders van 0,25- inch om signaalverlies te voorkomen. De kleurgecodeerde organisatie volgt de TIA-598-C-normen. Blauwe labels markeren voedingsvezels; oranje markeringen distributievezels.
Voor-voorgedrukte tags verminderen de fouten van technici met 35%. Spiraalvormige vezellussen met een diameter van 12 inch voorkomen spanningspunten. Uit tests met de GR-3120 blijkt dat het signaalverlies na 10.000 bochten minder dan 0,05 dB bedraagt.
De vezeldichtheid bedraagt maximaal 1,5 vezels per kubieke inch voordat overspraak de signalen verslechtert. Sommige ontwerpen bevatten verwijderbare panelen om later 48 vezels toe te voegen. Deze toekomst-beveiligt netwerken zonder volledige vervanging.
Ingebouwde-in lasgoten met kabelarmen stroomlijnen het veldwerk. Sommige premiummodellen bevatten hakmessen en gereedschap in het voetstuk. Testen in 2025 bevestigden een signaalintegriteit van 99,8% bij 288 vezels bij een hitte van 40 graden.
Fabrikantvergelijking en sourcing
Het kiezen van de juiste ladekast vereist een technische vergelijking. Gloryoptic maakt gebruik van 14-gauge gegalvaniseerde stalen frames (0,078 inch dik). Andere bedrijven bieden lichtere 16-gauge polymeer (0,065 inch). Sommige bieden hybride staal-polymeer voor een gewichtsvermindering van 15%.
Garanties variëren aanzienlijk. CommScope biedt 10 jaar volledige dekking, inclusief arbeid. Anderen bieden 5 jaar met uitsluitingen voor milieuschade.
Verzendtijden verschillen. Voorraadmodellen worden binnen 5-7 werkdagen verzonden. Aangepaste configuraties duren 12-14 weken.
Prijzen variëren van 650 tot 850 voor volumebestellingen tot 850 tot 1.200 voor premiummodellen. De kwaliteit van de ondersteuning verschilt ook. Sommige bedrijven bieden 24/7 technische hulp met antwoorden binnen 2-uur. Anderen bieden alleen ondersteuning tijdens kantooruren.
Alle grote fabrikanten voldoen aan de Telcordia GR-3120-normen. Slechts enkele bevatten volledige IP68-testrapporten bij verzending.
Vraag vóór aankoop monstereenheden aan. Controleer de materiaaldikte met remklauwen. Bevestig dat de garantie specifieke omstandigheden dekt, zoals zoutnevel.
Uit mijn ervaring met verschillende fabrikanten heb ik ontdekt dat de duurste optie niet altijd de beste is. Soms bieden producten uit het midden-segment de beste balans tussen functies, duurzaamheid en kosten voor specifieke toepassingen.
Onderhoud en levensduur in barre klimaten
Regelmatig onderhoud verlengt de levensduur. Inspecteer zeehonden elk kwartaal in woestijnen zoals Arizona. Controleer twee-maandelijks in vochtige gebieden zoals Florida.
Reinig de interne onderdelen met 99% isopropylalcohol en pluis-vrije doekjes. Gebruik perslucht onder 30 PSI om verstoring van de vezels te voorkomen. Vervang pakkingen elke vijf jaar of wanneer de scheuren groter zijn dan 0,5 mm.
Gebruik alleen originele onderdelen van de fabrikant om de IP68-classificatie te behouden. Controleer de droogmiddelbussen elk kwartaal in tropische gebieden. Vervang ze wanneer de vochtigheidsindicatoren blauw worden.
Repareer gebarsten deksels onmiddellijk met originele onderdelen.. 72% van de veldfouten is het gevolg van onjuiste tijdelijke reparaties. Voeg thermische isolatievoeringen toe bij toepassingen in het Noordpoolgebied. Verhoog het schoonmaken van afvoergaten in moessongebieden.
Registreer al het onderhoud met foto's in digitale activasystemen. Uit gegevens uit 2026 blijkt dat 92% van de 10.000+ eenheden met de juiste zorg meer dan 15 jaar meegaat.
Ik heb sokkels gezien die twintig jaar meegingen met goed onderhoud, en andere die na vijf jaar kapot gingen door verwaarlozing. Het verschil zit altijd in regelmatige inspecties en tijdige reparaties.
Toekomstige trends en innovatie
Nieuwe ontwikkelingen vergroten de mogelijkheden van sokkels. Het prototype van CommScope uit 2026 voegt IoT-sensoren toe voor realtime monitoring van temperatuur en vochtigheid. Waarschuwingen voorkomen storingen voordat ze zich voordoen.
Sommige productlijnen van 2027 gebruiken 40% gerecyclede polymeren zonder de UV-bestendigheid te verliezen. Andere 2026-modellen ondersteunen 10 Gbps kleine-cel-backhaul voor 5G-netwerken.
Modulaire uitbreidingssystemen laten netwerken groeien van 144 naar 288 vezels zonder volledige vervanging. Dit verlaagt de levenscycluskosten met 30%.
Standaardisatie-inspanningen zoals MEF 3.0 creëren universele montage-interfaces. Dit vereenvoudigt implementaties van meerdere leveranciers.
De markt voor glasvezelcomponenten groeit snel. Uit rapporten blijkt dat deze in 2025 36,69 miljard dollar zal bereiken, met een jaarlijks groeipercentage van 9,8%. Deze groei stimuleert innovatie in de platformtechnologie.
Proactieve afdichtingscontroles verlagen de kosten op de lange- termijn met 22% vergeleken met reactieve reparaties. Terwijl netwerken evolueren naar 10G PON en 5G-Geavanceerd, blijven sokkels een cruciale infrastructuur.
Innovatie zal zich tot 2026 en daarna concentreren op dichtheid, veerkracht en duurzaamheid. De markt voor gedistribueerde glasvezelsensoren alleen al zal naar verwachting groeien van 1,32 miljard in 2025 naar 2,28 miljard in 2030 . Dit laat zien hoe belangrijk monitoringmogelijkheden worden.
Naar mijn mening ligt de toekomst van sokkels in slimmere, meer verbonden ontwerpen. De dagen van passieve behuizingen zijn voorbij. Binnenkort zal elk voetstuk een monitoringpunt in het netwerk zijn, dat realtime gegevens levert over prestaties en omgevingsomstandigheden.
