Het belang van de juiste kabelselectie
Het installeren van een ongeschikte kabel kan leiden tot prestatievermindering, signaalstoringen of schendingen van de naleving. Elk kabeltype is ontworpen met specifieke materialen en constructies om verschillende uitdagingen aan te pakken, zoals mechanische belasting, brandveiligheid of blootstelling aan het milieu. Het gebruik van een kabel buiten de beoogde toepassing brengt de betrouwbaarheid van het netwerk in gevaar.
Het gebruik van een kabel met een indoor--specificatie in een buitenomgeving resulteert bijvoorbeeld doorgaans in voortijdige degradatie van de mantel en het binnendringen van vocht, wat leidt tot signaalverlies en dure vervanging noodzakelijk maakt.
Gegevens uit de sector onderstrepen de praktische impact van deze keuzes. De Fiber Broadband Association heeft opgemerkt dat installatiefouten, waaronder onjuiste kabelspecificaties, bijdragen aan een aanzienlijk deel van de initiële servicevertragingen. Bovendien benadrukt de Internationale Telecommunicatie Unie (ITU) in haar ‘Measuring digital development’-rapporten consequent betrouwbare infrastructuur als een hoeksteen van de adoptie van breedband, die begint met de juiste selectie van componenten.

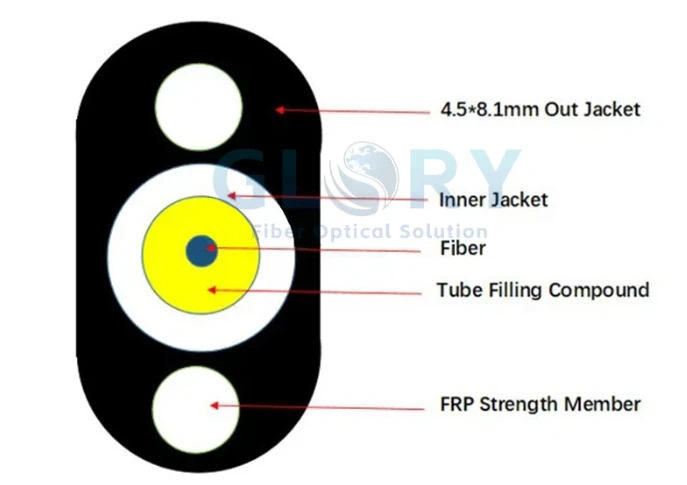

FTTH-dropkabels: Het segment externe gebouwinvoer
FTTH-dropkabels vormen de laatste verbinding vanaf een distributiepunt op straat naar het pand van de abonnee. Hun ontwerp geeft prioriteit aan flexibiliteit en installatiegemak voor deze korte, vaak complexe oplage. Een belangrijk kenmerk is het voldoen aan de ITU-T G.657-standaard voor buig-ongevoelige glasvezel, waardoor signaalverlies wordt geminimaliseerd wanneer de kabel om krappe hoeken of door kleine toegangspoorten wordt geleid.
Deze kabels hebben doorgaans een kleine diameter, een lichtgewicht ontwerp en zijn vaak vooraf- voorzien van aansluitingen om het installatieproces te vereenvoudigen en te versnellen. Het mantelmateriaal is doorgaans ontworpen voor beperkte blootstelling buitenshuis, maar is niet gelijkwaardig aan een volledige buitenkabel. Een veel voorkomende fout is het uitbreiden van het gebruik van een FTTH-dropkabel over lange antenne- of ondergrondse overspanningen.
Omdat het de robuuste versteviging en vochtbarrières van een speciale buitenkabel mist, leidt dergelijk misbruik tot een hoog risico op falen. Uit documentatie van meerdere internetproviders (ISP's) blijkt dat deze praktijk een veel voorkomende oorzaak is van vermijdbare netwerkstoringen in het "laatste meter"-segment.

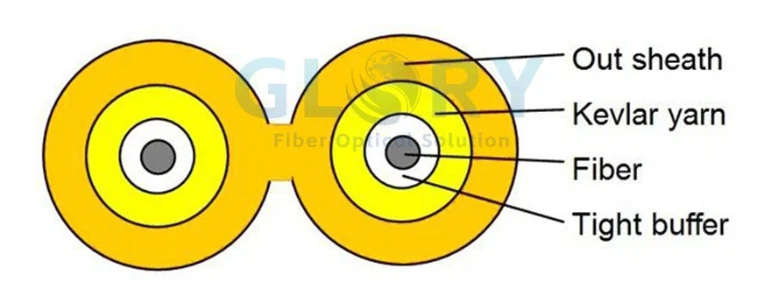

Kabels voor binnen: Naleving en veiligheid voor interne trajecten
Zodra het signaal een gebouw binnenkomt, worden brandveiligheid en naleving van de elektrische voorschriften de belangrijkste aandachtspunten. Kabels voor binnengebruik worden geclassificeerd op basis van hun ontvlambaarheid en rookproductie-eigenschappen, zoals gedefinieerd door normen zoals de National Fire Protection Association (NFPA) 70 of de National Electrical Code (NEC) in Noord-Amerika.
Twee primaire beoordelingen zijn essentieel:
Riser--rating (OFNR)
Ontworpen voor verticale doorvoeringen tussen verdiepingen in niet-plenumschachten. Deze kabels zijn bestand tegen de opwaartse voortplanting van vlammen.
Plenum-beoordeeld (OFNP)
Vereist voor ruimtes die worden gebruikt voor omgevingsluchtcirculatie, zoals boven verlaagde plafonds of in verhoogde vloeren. Ze zijn voorzien van een mantel die zeer weinig rook produceert en minder brandbaar is.
Het gebruik van een kabel met een stijgleiding-in een plenumruimte is een directe overtreding van de bouw- en brandvoorschriften. Als dergelijke overtredingen tijdens een inspectie worden ontdekt, kunnen ze leiden tot orders om alle niet-bekabeling te verwijderen en te vervangen. Naast veiligheidsspecificaties gebruiken binnenkabels vaak een strakke-gebufferde constructie voor duurzaamheid, en de keuze van de connector (LC, SC) en polijstmiddel (UPC, APC) wordt bepaald door de interfaceapparatuur.

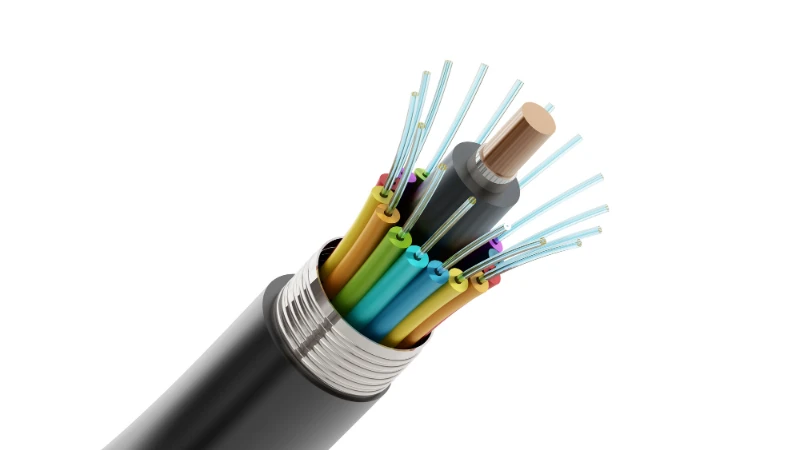

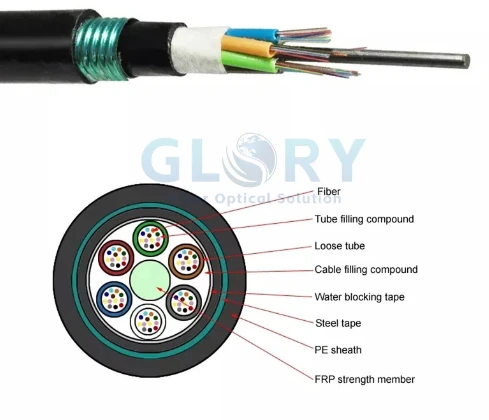

Buitenkabels: Ontworpen voor ecologische duurzaamheid
Kabels voor buitengebruik zijn zo geconstrueerd dat ze bestand zijn tegen langdurige blootstelling aan omgevingsstressoren, waaronder ultraviolette straling, extreme temperaturen, vocht en fysieke schade door knaagdieren of graven. Hun constructie verschilt aanzienlijk van binnentypes. Vezels zijn doorgaans losjes in water-geblokkeerde buizen ondergebracht, en de buitenmantel is gemaakt van hoge-dichtheid, UV-bestendig polyethyleen.
Het vereiste niveau van mechanische bescherming is afhankelijk van de installatiemethode:
Directe begrafenis
Deze kabels zijn gepantserd, vaak met een gegolfde stalen tape, om verbrijzeling en het binnendringen van knaagdieren te voorkomen.
Luchtfoto
Ze omvatten een geïntegreerd krachtelement, of boodschapper, om het gewicht van de kabel over de overspanningen tussen de palen te ondersteunen.
Kanaal
Ontworpen met een gladde mantel om het doortrekken door leidingen te vergemakkelijken.
Een veel voorkomende fout is het rechtstreeks in het interieur van een gebouw brengen van een buitenkabel. De polyethyleenmantel van een buitenkabel is niet geschikt voor brandveiligheid en is doorgaans verboden door de code voor binnendoorvoeren. De standaardpraktijk is om de buitenkabel af te sluiten in een afgedichte buitenbehuizing en over te gaan naar een binnenkabel met de juiste specificaties voor het interne traject.
Een praktische selectiemethodiek
Een systematische selectieaanpak voorkomt veelvoorkomende fouten. Het proces kan gebaseerd zijn op drie opeenvolgende vragen over het beoogde pad van de kabel:
Wat is de fysieke route?
Bepaal het volledige traject: externe ingraving, antenne, binnenmuur, plafondplenum of een combinatie. Segmenteer de route op omgeving.
Wat zijn de dominante gevaren?
Identificeer voor elk segment de belangrijkste risico’s. Is het water en verbrijzeling (begraven), UV en spanning (antenne), of brand- en rookverspreiding (binnenplenum)?
Welke kabelspecificaties beperken deze gevaren?
Selecteer de kabel waarvan de standaardspecificaties zijn ontworpen voor de geïdentificeerde gevaren. Dit betekent het specificeren van begraafpantsering voor grondsegmenten, een plenumclassificatie voor luchtbehandelingsruimten- en buigongevoelige- vezels voor krappe toegangspunten.
Deze methodologie verschuift de focus van productnamen naar prestatie-eisen. Het is universeel toepasbaar, of het nu gaat om een eenvoudige thuisinstallatie of een complex campusnetwerk.
Conclusie
FTTH-drop-, indoor- en outdoor glasvezelkabels hebben verschillende, niet-uitwisselbare functies. De netwerkkabel is geoptimaliseerd voor flexibiliteit en eenvoudige externe toegang. Binnenkabels zijn onderworpen aan brandveiligheidscodes. Buitenkabels zijn gebouwd voor milieu- en mechanische duurzaamheid.
Succesvolle implementatie vereist respect voor het ontwerpdoel van elk type.
De terugkerende problemen van het binnendringen van vocht, overtredingen van de brandvoorschriften en mechanisch falen zijn meestal het gevolg van het aanbrengen van een kabel buiten het beoogde bereik. Door eerst de installatieomgeving en de bijbehorende risico’s te analyseren, worden de juiste kabelspecificaties een helder en logisch resultaat, die de basis vormen voor een betrouwbare en conforme glasvezelinstallatie.
