Best practices voor implementatie, testen en onderhoud voor MTP/MPO-connectors

Invoering

Als het gaat om het bouwen van een datacenter met hoge- dichtheid, vormen de bekabeling het zenuwstelsel. Het goed doen met glasvezelconnectoren zoals MTP en MPO is niet alleen een technisch detail-het is wat ervoor zorgt dat uw gegevens snel en betrouwbaar stromen.

Ik heb te veel projecten zien vastlopen vanwege over het hoofd geziene basisprincipes van implementatie en onderhoud. In deze gids worden de essentiële, praktijkgerichte-best practices voorMTP/MPO-systemen, waarbij officiële richtlijnen worden gecombineerd met lessen uit de praktijk- om u te helpen veelvoorkomende valkuilen te vermijden.

Volg de juiste installatieprocedures

De reis naar een betrouwbare verbinding begint op het moment dat u de connector uitpakt. De allerbelangrijkste stap is reinheid. Verontreinigingen zoals stof of olie op het uiteinde van de ferrule- zijn een belangrijke oorzaak van signaalverlies.

Ik sta er altijd op goedgekeurde, pluis{0}}vrije schoonmaakmiddelen-zoals klik--stijlreinigers of op haspels-gebaseerde tapes- te gebruiken voor elke afzonderlijke verbinding, een praktijk die sterk wordt benadrukt door fabrikanten als US Conec in hun aanschafhandleidingen. Ga er nooit vanuit dat een connector af fabriek schoon is.

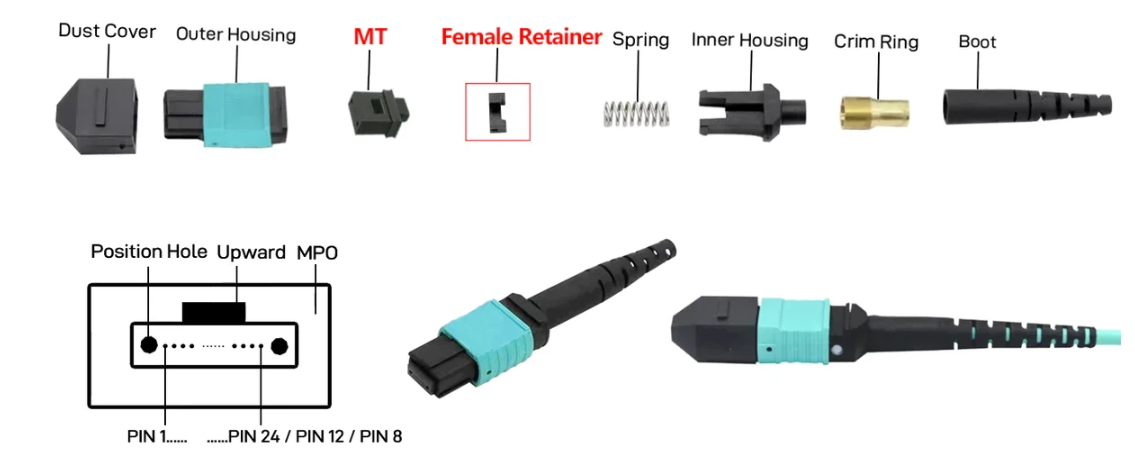

Afhandeling is het volgende. Houd altijd de stevige connector vast en trek nooit aan de kabel zelf. Lijn bij het koppelen de connectoren zorgvuldig uit en duw ze recht naar binnen met stevige, gelijkmatige druk totdat u een duidelijke klik hoort en voelt. Door het te forceren of te draaien kunnen de precieze uitlijningspennen binnenin beschadigd raken. Een veelgemaakte fout die ik heb gezien, is dat technici deze stap overhaast uitvoeren, wat leidt tot verbogen geleidepennen die de hele connector kapot maken. Bescherm het uiteinde-onmiddellijk na het loskoppelen met een stofkap. Het is een eenvoudige gewoonte die later talloze problemen voorkomt.

Stel de polariteit correct in

Polariteitsfouten kunnen een netwerk op de knieën dwingen, en komen frustrerend vaak voor. Het doel is om een ​​continu lichtpad van zender naar ontvanger te garanderen. De drie belangrijkste methoden-A, B en C-definiëren hoe vezels via een link in kaart worden gebracht. Methode B, die vaak wordt gebruikt voor rechte-verbindingen, vereist bijvoorbeeld een specifiek type patchkabel waarbij de vezelposities aan één uiteinde zijn omgedraaid.

MTP-connectoren, met hun kleurgecodeerde-sleutels en duidelijk gemarkeerde "A"- en "B"-posities, zijn hier een enorme hulp. Voordat ik aansluitingen maak, schets of bekijk ik altijd het polariteitsdiagram voor het hele kanaal. Zoals de FS Community-blog aangeeft, is het gebruik van het verkeerde patchkabeltype voor de door u gekozen methode een gegarandeerde manier om een ​​niet-werkende link te maken. Als u dit tijdens de planningsfase nogmaals- controleert, bespaart u later urenlang probleemoplossing.

Test elke link grondig

Ga er nooit van uit dat een verbinding goed is alleen maar omdat deze fysiek verbonden is. Uitgebreide tests zijn niet-bespreekbaar. De gouden standaard is het gebruik van een Optical Time Domain Reflectometer (OTDR) naast lichtbronnen en vermogensmeters. Dit gaat niet alleen over het slagen voor een test; het gaat om het creëren van een prestatiebasislijn voor de levensduur van de bekabeling.

U moet twee belangrijke parameters meten: Insertion Loss (IL), de signaalsterkte die verloren gaat via de link, en Return Loss (RL), die ongewenste reflecties meet. Industriestandaarden zoals TIA-568 stellen de grenzen. Voor een typische MTP/MPO-verbinding bedraagt ​​het maximale invoegverlies gewoonlijk 0,5 dB. Ik eis altijd voor elke link een testrapport van het installatieprogramma.-Dit document is uw prestatiebewijs en is van onschatbare waarde voor toekomstige diagnostiek. Bovendien is het inspecteren van het eindvlak van de ferrule met een microscoop na installatie een beste praktijk die installatieschade kan onthullen die onzichtbaar is voor het blote oog.

Organiseer kabels op de juiste manier

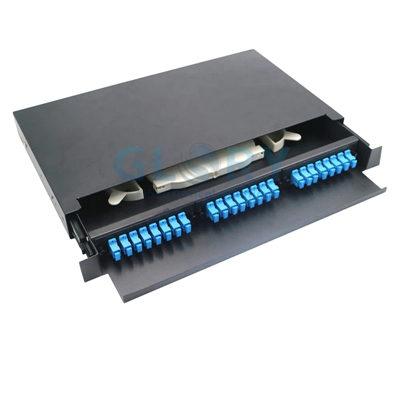

In een rack met hoge{0}}dichtheid ziet slecht kabelbeheer er niet alleen rommelig uit-het veroorzaakt echte prestatie- en betrouwbaarheidsproblemen. Spanning door krappe bochten kan de demping vergroten, en gebroken kabels kunnen tot permanente schade leiden. Ik raad aan om patchpanelen met hoge-dichtheid en schuifladen te gebruiken, waardoor de toegang tot en het traceren van kabels veel eenvoudiger wordt.

De buigradiusregel is van cruciaal belang: handhaaf een minimale buigradius van minimaal 10 keer de buitendiameter van de kabel. Gebruik buigradiusbeschermers, vooral bij in- en uitgangen. Een goede organisatie zorgt ook voor een goede luchtstroom, waardoor wordt voorkomen dat apparatuur oververhit raakt. Label ten slotte elke kabel en poort duidelijk. Een paar minuten besteden aan labelen bespaart uren tijdens een hectische probleemoplossingssessie om 2 uur 's nachts. De middelen van TechLogix NetVision benadrukken kabelbeheer vaak als een fundamenteel element voor operationele efficiëntie.

Los veelvoorkomende problemen snel op

Zelfs bij een perfecte installatie ontstaan ​​er problemen. Het meest voorkomende symptoom is hoger-dan-verwacht signaalverlies. Mijn mantra voor het oplossen van problemen is: 'Eerst schoonmaken, later vragen stellen.' Maak de connectoren aan beide uiteinden opnieuw-schoon-de meeste problemen doen zich daar voor.

Als het verlies aanhoudt, controleer dan op fysieke schade: krassen op de ferrule, of, vaker voorkomend, verbogen of gebroken geleidepennen. Controleer of de polariteit correct is voor uw systeem. Zorg ervoor dat de connector volledig in de adapter zit. Een voordeel van connectoren in MTP--stijl is dat ze vaak zijn ontworpen voor veldher-aansluiting. Als een vezel beschadigd is, kunt u soms -het uiteinde ter plaatse polijsten- in plaats van de hele trunkkabel te vervangen, een functie die standaard MPO's mogelijk niet bieden.

Plan voor toekomstige upgrades

Regelmatig onderhouden

Passieve glasvezelinfrastructuur is vaak 'instellen en vergeten', maar dat zou niet zo moeten zijn. Een eenvoudig preventief onderhoudsschema voorkomt grote storingen. Ik adviseer een visuele inspectie en reiniging van kritieke verbindingspunten elke 6 tot 12 maanden, of telkens wanneer een verbinding verbroken wordt. Houd een logboek of digitaal overzicht bij van alle testresultaten, schoonmaakdata en eventuele wijzigingen.

Na verloop van tijd verslijten mechanische onderdelen. De geleidepennen, clips en sluiters op connectoren zijn verbruiksartikelen. Controleer ze tijdens uw inspecties en vervang ze als ze tekenen van slijtage vertonen. Door een gestructureerde onderhoudshandleiding te volgen, zoals die wordt aangeboden door infrastructuuraanbieders, worden willekeurige reacties omgezet in een voorspelbaar, betrouwbaar proces.

Train het personeel in veilige omgang

Ten slotte werkt dit allemaal niet zonder getrainde mensen. Op de juiste manier omgaan is een vaardigheid. Technici moeten worden getraind om connectoren altijd bij het lichaam vast te pakken, ESD-bescherming te gebruiken bij het werken met gevoelige apparatuur en nooit het uiteinde van de ferrule- aan te raken. De oliën die vrijkomen bij huidcontact kunnen permanente hotspots van verzwakking veroorzaken.

Bewaar ongebruikte connectoren in hun beschermende hoesjes. Creëer een cultuur waarin het een tweede natuur is om die extra seconde te nemen om schoon te maken en af ​​te sluiten. In mijn ervaring is de ROI van deze training enorm, wat leidt tot minder storingen, snellere installaties en een duurzamere -infrastructuur.

Samenvattend gaat het beheersen van de MTP/MPO-implementatie over discipline en vooruitziendheid. Het combineert een strikte naleving van basispraktijken-schoonmaken, testen, labelen-met strategische planning voor toekomstige groei. Door te leren van de gevestigde richtlijnen van marktleiders en deze praktijkgerichte lessen op te nemen, kunt u een vezelfabriek bouwen die niet alleen een hoge- dichtheid heeft, maar ook zeer betrouwbaar is en klaar is voor wat er daarna komt.
