Invoering
Bij de implementatie van FTTH-netwerken (glasvezel-naar-het-thuisnetwerk is de grootste kopzorg vaak niet de technologie zelf-maar de eindeloze verscheidenheid aan fysieke omgevingen. Eén enkele vezel die van de voedingskabel naar de woning van een abonnee gaat, moet door talloze 'landingspunten' gaan: een ongerepte muur in een nieuwbouwproject, een verweerde elektriciteitspaal in een oude wijk, of een antennekabel langs een landelijke weg.
Elk landingspunt is een miniatuurslagveld. Verschillende omgevingen, verschillende uitdagingen.

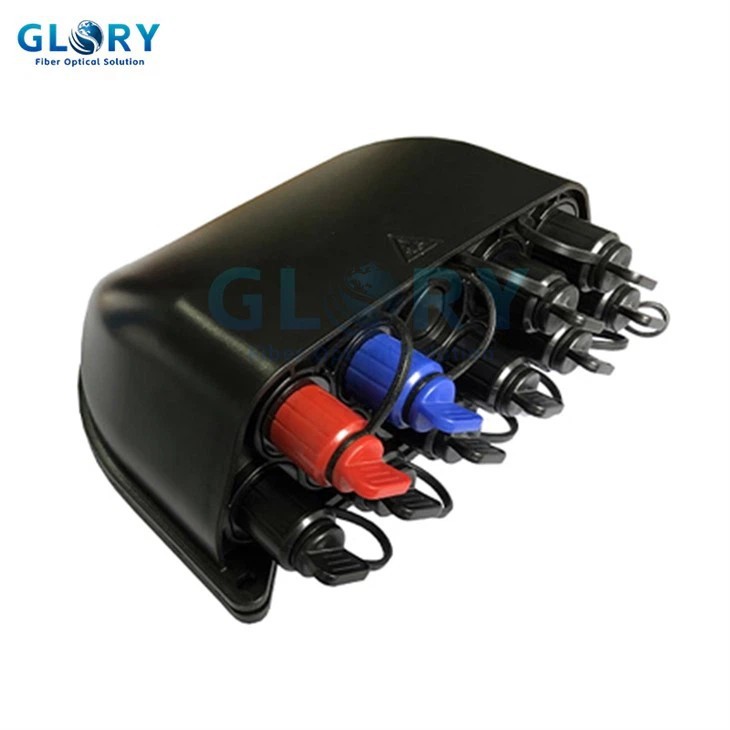

Een werkelijk geweldige aansluitdoos met pre-connectoren moet het aanpassingsvermogen van een 'transformator' bezitten. Het moet een stevige voet aan de grond krijgen in elke complexe omgeving en betrouwbare bescherming bieden voor glasvezelsignalen. Laten we vandaag GLORY's GL-FTB-10E Pre-connectorized Terminal Box als voorbeeld nemen en zien hoe deze elk FTTH-slagveld verovert - van muren tot palen.
Hoofdstuk 1: De milieu-uitdaging-Een vuurproef voor outdoor-knooppunten
In een FTTH-netwerk worden glasvezeldistributieknooppunten doorgaans in drie klassieke omgevingen ingezet:
1. Buitenmuren bouwen
Dit is het meest voorkomende scenario. De aansluitkast wordt direct blootgesteld aan zonlicht en wordt voortdurend blootgesteld aan UV-straling, wind, regen en temperatuurschommelingen. Het muurmateriaal kan van beton, baksteen of hout zijn, waardoor flexibele montagemethoden nodig zijn.
2. Nutsmasten/lantaarnpalen
In oudere stedelijke gebieden of landelijke regio's zijn elektriciteitspalen de natuurlijke 'springplank' voor glasvezel-naar-het-huis. De aansluitkast moet stevig worden bevestigd aan een cilindrisch oppervlak, bestand tegen windtrillingen, regen en sneeuw, en dit alles zonder andere voorzieningen op de paal te hinderen.
3. Luchtstrengen
Bij het oversteken van wegen, rivieren of gebieden waar geen palen kunnen worden geïnstalleerd, moet de aansluitdoos aan een luchtboodschapdraad hangen. Dit vereist een laag gewicht, uitstekende windbestendigheid en een robuuste waterdichte afdichting.
Ongeacht de locatie moet elk knooppunt het opnemen tegen vier gemeenschappelijke vijanden:
• Water en vocht:Binnensijpelende regen of condens veroorzaakt direct signaalverzwakking.
• UV-straling:Langdurige blootstelling aan de zon zorgt ervoor dat materialen verouderen, krijten en barsten.
• Extreme temperaturen:Materialen moeten stabiel blijven van -40 graden vrieskou tot +85 graden verzengende hitte.
• Fysieke impact:Onbedoelde stoten, trillingen en zelfs vandalisme.
Hoofdstuk 2: Ontwerpreactie-Omgaan met 'alle veranderingen' met 'één constante'
De ontwerpfilosofie van de GL-FTB-10E is eenvoudig: één product dat alle scenario's aankan. De kernfuncties zijn precies ontworpen om de bovenstaande uitdagingen te overwinnen.
Functie 1: IP65-classificatie-Een "ondoordringbare vesting" tegen water en stof
Waar het ook wordt geïnstalleerd, water- en stofdichtheid hebben de hoogste prioriteit. De GL-FTB-10E heeft een IP65-beschermingsgraad, wat betekent:
• Volledig stofdicht:Er kan geen stof in de behuizing terechtkomen, zodat de uiteinden van de glasvezelconnector- schoon blijven.
• Beschermd tegen waterstralen:Het is bestand tegen waterstralen uit elke richting en is onbevreesd tegen zware regenval.
Of het nu in het vochtige regenseizoen in het zuiden is of in de stoffige wind in het noorden, de IP65-classificatie zorgt voor een stabiel, beschermend 'micro-klimaat' voor de interne vezels.
Functie 2: Groot temperatuurbereik-Een 'alles-rounder', van extreme kou tot verzengende hitte
Het product is gecertificeerd voor een breed temperatuurbereik van -40 graden tot +85 graden. Dit betekent:
• In de strenge winters van Mohe, China,Wanneer de temperatuur daalt tot -40 graden, blijft het materiaal van de behuizing taai, barst het niet en blijven de afdichtingen flexibel.
• In de verzengende zomers van Turpan,wanneer de grondtemperatuur de +70 graad overschrijdt, werken de interne componenten nog steeds stabiel en blijft de signaaloverdracht onaangetast.
Kenmerk 3: Materiaal met hoge-sterkte-'Hardcore-pantser' tegen schokken
Gemaakt van een PC+ABS-kunststoflegering, combineert het de hoge slagvastheid van polycarbonaat met de verwerkingsstabiliteit van ABS. Dit materiaal wordt veel gebruikt in auto-onderdelen, beschermende uitrusting en meer en is effectief bestand tegen stoten en vandalisme.
Functie 4: Compact formaat-De "beste partner" voor beperkte ruimtes
Met afmetingen van slechts 179×171×66 mm is het kleiner dan een boek met harde kaft. Dit betekent:
•In smalle stijgkasten kan deze eenvoudig aan de muur worden-gemonteerd.
•Op overvolle elektriciteitspalen kan hij wel een plekje vinden.
•Bij antennekabels overbelast het lichtgewicht ontwerp (met montageaccessoires) de kabel niet.
Hoofdstuk 3: Echte-wereldscenario's-Drie omgevingen, één antwoord
Scenario 1: Nieuwbouw buitenmuur
In een nieuw hoog-wooncomplex moet een exploitant glasvezeldistributieknooppunten implementeren op de buitenmuur van elk gebouw, meestal op de tweede verdieping.
• Uitdaging:De muur is glad, maar wordt geconfronteerd met direct zonlicht, waardoor langdurige UV-bestendigheid vereist is. Het toekomstige aantal abonnees kan groeien, dus uitbreidingscapaciteit moet worden gereserveerd.
• Inzet:De installateur gebruikt vier expansiebouten om de GL-FTB-10E stevig aan de muur te bevestigen. De zwarte PC+ABS-behuizing biedt inherent een uitstekende UV-bestendigheid, waardoor er geen extra zonnescherm nodig is.
• Waarde:Op de tien pre-SC-poorten met connectoren kunnen abonneekabels rechtstreeks worden aangesloten-plug-and-play, zonder dat splitsing nodig is. De ingebouwde-in splittersleuf (die verschillende typen ondersteunt, zoals 1x2+1x8) biedt voldoende ruimte voor toekomstige uitbreiding van het aantal abonnees.
Scenario 2: Oude elektriciteitspaal in de buurt
In een oude wijk waar ondergrondse leidingconstructies onmogelijk zijn, moet een exploitant bestaande elektriciteitspalen gebruiken om het glasvezelnetwerk aan te leggen.
• Uitdaging:De paal is cilindrisch, heeft een ruw oppervlak en is onderhevig aan windtrillingen. De ruimte op de paal is beperkt en er moet een veilige afstand tot hoogspanningsleidingen worden aangehouden.
• Inzet:Met behulp van een speciale paal-montagebeugel en roestvrijstalen banden wordt de klemmenkast stevig aan de paal bevestigd. Het wordt geïnstalleerd met de poorten naar beneden gericht om te voorkomen dat regenwater zich ophoopt bij de aansluitingen.
• Waarde:Dankzij het pre-ontwerp met connectoren hoeft de installateur geen fusielasapparaat de ladder op te dragen. Ze sluiten eenvoudigweg de vooraf- aangesloten netwerkkabel aan om een abonnee te activeren, waardoor de veiligheid voor de antenne aanzienlijk wordt verbeterd.
Scenario 3: Landelijk luchtstrand
In een landelijk gebied dat een beekje moet oversteken, moet een distributiepunt op een kabelbaan worden geplaatst om een paar huizen aan de overkant te bedienen.
• Uitdaging:De klemmenkast moet aan de draad hangen en zijn eigen gewicht, windtrillingen en mogelijke ijs-/sneeuwbelasting dragen. Toegang voor onderhoud is moeilijk op luchtlocaties, waardoor een hoge betrouwbaarheid vereist is.
• Inzet:Met behulp van een antennemontageset wordt de klemmenkast onder de streng opgehangen. Er wordt voor gezorgd dat de doos in balans is, waardoor wordt voorkomen dat interne vezels voorbij hun minimale straal buigen.
• Waarde:De IP65-classificatie zorgt ervoor dat het interieur droog blijft in de vochtige, regenachtige omgeving nabij de rivier. Het lage invoegverlies (minder dan of gelijk aan 0,2 dB) garandeert dat zelfs na transmissie over lange- afstanden de signaalkwaliteit voldoet aan de eisen van de abonnee.
Hoofdstuk 4: Conclusie-Geboren voor elk 'landingspunt'
Van glanzende nieuwbouwwijken tot verweerde oude buurten en rustige, landelijke rivieroevers: de 'landingspunten' voor glasvezel zijn allemaal verschillend. Toch biedt de GL-FTB-10E één antwoord met één product.
De IP65-bescherming, het brede temperatuurbereik, het hoge- sterke materiaal, het compacte formaat en de flexibele montageopties vormen samen een 'universele toolkit' voor het overwinnen van alle soorten complexe omgevingen. Voor netwerkplanners en implementatie-ingenieurs,dit betekent:
• Vereenvoudigde selectie:Eén product dekt meerdere scenario's, waardoor de complexiteit van inkoop en voorraad wordt verminderd.
• Versnelde implementatie:Het ontwerp met pre-connectors minimaliseert het werk op locatie- en de flexibele montage past zich aan elke omgeving aan.
• Betrouwbaarheid op lange termijn:Hoogwaardige bescherming- en een brede temperatuurtolerantie zorgen ervoor dat het knooppunt jarenlang of zelfs tientallen jaren stabiel blijft functioneren.
Op het FTTH-traject verdient elk knooppunt het om met zorg te worden behandeld. En de GL-FTB-10E is de betrouwbare partner die is geboren om dit 'slagveld met duizend gezichten' te veroveren.
