Inleiding: verder dan het specificatieblad
Vergeet abstracte beloftes over snelheid. In een live datacenter gaat het bij bekabeling niet om theoretische bandbreedte; het gaat over de fysieke realiteit van hitte, ruimte en menselijke handen. De oude rekken met enkelvezelige patchkabels, een kleurrijk maar chaotisch bos, creëerden knelpunten die we ons niet konden veroorloven. Ik heb gezien dat technici een half uur bezig waren met het opsporen van één fout in dat doolhof, terwijl er een systeemalarm afging. De verschuiving naar gestructureerde bekabeling met hoge dichtheid- met behulp van MTP/MPO-systemen en modulaire panelen was niet alleen een upgrade; het was een overstap van ambachtelijk vakmanschap naar herhaalbare, betrouwbare techniek. Dit is de basis die 40G, 100G en de mars daarna niet alleen mogelijk, maar ook beheersbaar maakt.
MTP/MPO: Niet alleen een verbinder, een filosofie

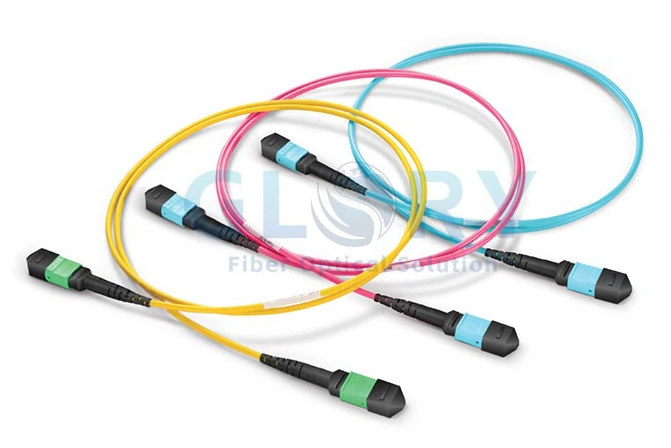

Door een MTP/MPO-connector een "dichte" connector te noemen, wordt deze te laag gewaardeerd. Het is een systeem in een stekker. Met 12, 16 of 24 vezels in een behuizing die niet veel groter is dan een standaard SC, vertegenwoordigt het een fundamentele ontwerpverandering. Het onderscheid is van belang: MPO is de generieke standaard (Multi-fiber Push-On), terwijl MTP een specifieke, superieure implementatie is van US Conec, bekend om zijn precisie en duurzaamheid-een detail dat van cruciaal belang wordt tijdens duizenden paringscycli.
Het echte-wereldvoordeel is niet alleen de dichtheid; het is voorspelbaarheid. In een 100G-SR4-implementatie, waarvoor acht vezels nodig zijn, hoeft u niet langer vier afzonderlijke LC-duplexparen te verwerken, labelen en routeren. Je hanteert één object. Bij een inzet om 3 uur 's ochtends, waarbij de cafeïne is uitgewerkt, is de vermindering van het foutpotentieel tastbaar. De in de fabriek-gemonteerde trunkkabels die deze connectoren gebruiken, worden geleverd met geteste, gepolijste uiteinden. Ik herinner me een project waarbij we 144 vezels tussen verdiepingen lieten lopen met behulp van twaalf 12-vezel MTP-trunks. Wat een week van beëindigingswerkzaamheden voor twee ingenieurs zou zijn geweest, was in een middag voltooid. De bespaarde tijd betrof niet alleen arbeid; het ging erom inkomstengenererende apparatuur sneller online te krijgen.
Patchpanelen: Waar het systeem zijn geld verdient

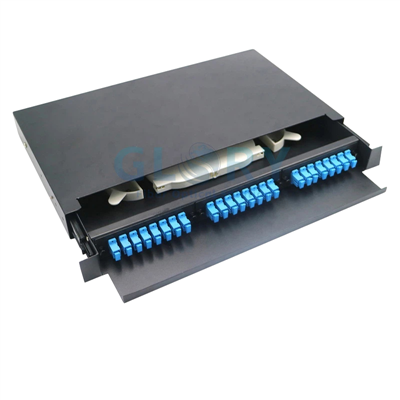

Een patchpaneel wordt vaak gezien als een passief stuk metaal. In de praktijk is het het centrale zenuwstelsel van je fysieke laag. Het verschil tussen een standaard LC-paneel en een modulair paneel met hoge dichtheid- is het verschil tussen een statische boekenplank en een bibliotheek met een schuifladder. Deze laatste is ontworpen voor actief, continu gebruik.
Het kritische onderdeel is de cassette of module. Dit is de vertaler tussen de hoge-backbone en de apparatuurwereld. Een enkele cassette neemt bijvoorbeeld één 12-vezel-MTP aan de achterkant en beschikt over 6 duplex LC-poorten aan de voorkant. De keuze hier is strategisch. Een vast-connectorpaneel zorgt ervoor dat u veilig zit. Met een modulair systeem van een leverancier als Panduit of Corning kunt u zich aanpassen. Moet u overstappen van LC naar SC voor een oudere opslagarray? Verwissel de cassette. Moet u upgraden naar een 24-glasvezelbackbone voor toekomstige 400G? Het frame blijft; je verandert de binnenkant. Ik heb de kostenbesparing van deze aanpak met eigen ogen gezien tijdens een gefaseerde upgrade, waarbij bestaande paneelframes drie generaties technologische vernieuwingen hebben overleefd.
Polariteit: de stille installateurvalstrik
Polariteit is het meest verkeerd begrepen en mislukte aspect van de MPO-implementatie. Het concept is eenvoudig: licht moet worden overgedragen van een Tx-poort aan de ene kant naar een Rx-poort aan de andere kant. Met 12 identieke vezels in één connector vereist het bereiken hiervan een doelbewust crossover-schema, gedefinieerd door TIA-568 als Methoden A, B en C.
De theorie is schoon; de praktijk is waar mislukkingen plaatsvinden. De valkuil is inconsistentie. Het kan zijn dat u Method B-trunkkabels aanschaft, maar per ongeluk Type A-cassettes installeert. De link zal dood zijn en de fout is onzichtbaar voor het oog. Ik heb ooit een frustrerende dag besteed aan het oplossen van problemen met een nieuwe 40G-verbinding, maar ontdekte dat de polariteit bij de cassette was omgedraaid, omdat de installateur het type dat op de behuizing was gestempeld niet had geverifieerd.
Vanuit het veld is Methode B naar voren gekomen als de de facto standaard vanwege zijn eenvoud: de "flip" wordt één keer gedaan, binnen de trunkkabel. Patchkabels zijn altijd recht-doorvoer. Deze consistentie vermindert de cognitieve belasting. De regel is absoluut: voordat u iets aansluit, controleer de methode op het label van de trunkkabel, de cassette en uw ontwerpdocument. Uw lichtmeter zal u dankbaar zijn.
Integratie: een blik vanuit het rack
Laten we een echte implementatiereeks doorlopen, zoals deze feitelijk gebeurt. U sluit een nieuwe rij bovenste-- rackschakelaars aan op een kernaggregatiepaneel op 30 meter afstand.
Eerst installeert u de patchpaneelframes met hoge dichtheid- op beide locaties. Vervolgens trekt u de voor-afgesloten MTP-trunkkabels-dit zijn dikke, robuuste kabels met beschermende trekogen. U leidt ze door een dakgoot of onder-vloerleidingen, waardoor de achterkant van paneel A met de achterkant van paneel B wordt verbonden. Dit is uw permanente, beschermde ruggengraat. Er zijn geen fusielasapparaten ter plaatse.
Vervolgens vult u de panelen met cassettes die overeenkomen met de door u gekozen polariteit. Je hoort een stevige klik als de MTP-connector in de cassette aan de achterkant past. Aan de voorkant heb je nu een schone, gelabelde reeks LC-poorten. Ten slotte gebruikt u korte kleurgecodeerde LC-duplex-patchkabels om deze frontpoorten met de specifieke switch- of serverpoorten te verbinden. De gehele link is nu live.
De operationele voordelen zijn groot. Het oplossen van problemen is geïsoleerd: als een verbinding mislukt, vervangt u eerst het korte, toegankelijke patchsnoer aan de voorkant-. Schalen is logisch: het toevoegen van een nieuwe switch betekent het gebruik van meer poorten op een bestaande cassette, of het inschuiven van een nieuwe. Het kabelbeheer is inherent en geen bijzaak. De luchtstroom, vaak een bijzaak bij de bekabeling, verbetert dramatisch omdat de dikke, permanente trunks netjes aan de achterkant zijn gerouteerd en aan de voorkant alleen de noodzakelijke korte jumpers zijn gebruikt.
Implementatie: lessen uit het veld
Plannen op papier is één ding; installeren in een druk, luidruchtig datacenter is iets heel anders. Dit is wat jaren van implementatie zijn gebleken als niet-onderhandelbaar:
Ontwerp met speling, niet alleen met ruimte
Laat panelen voor 70% opvullen, maar ontwerp ook expliciete slappe lussen voor trunkkabels. Een servicelus, netjes opgerold en vastgezet in de verticale manager, is een verzekering tegen toekomstige rackbewegingen of onbedoelde rukbewegingen.
Polariteit als religie
Documenteer de door u gekozen methode (opnieuw, B wordt aanbevolen) in het Runbook. Label vervolgens elk uiteinde van de trunkkabel en cassettebak fysiek met "Methode B" met behulp van een permanente marker. Visuele redundantie voorkomt fouten.
Buigradius is een wet, geen richtlijn
Scherpe bochten veroorzaken macro-buigverlies. Ik heb schakels getest die er wel doorheen gingen maar op de rand zaten omdat een stam te strak om een hoek zat vastgesnoerd. Gebruik overal soepele-radiusmanagers.
Label voor de volgende persoon, niet voor jou
Volg TIA-606-C. Tijdens een crisis moeten uw etiketten om 02.00 uur 's nachts duidelijk zijn voor iemand. Vermeld het bronrek, het bestemmingsrek en de circuit-ID. Een eenvoudig bedrukt etiket is beter dan handgeschreven tape.
Stofkappen blijven zitten tot verbinding wordt gemaakt
De binnenkant van een ongebruikte MTP-ferrule is een magneet voor stof en pluisjes. Ik bewaar een fles perslucht en een doos met schoonmaakstaafjes in mijn gereedschapskist. Elke connector wordt geïnspecteerd met een zakkijker voordat deze wordt gekoppeld-geen uitzonderingen.
Test alles, veronderstel niets
Basistesten met een Optical Loss Test Set (OLTS) zijn verplicht na- de installatie. Maar test ook na een eventuele herconfiguratie. Het meest voorkomende probleem na-wijzigingen is geen breuk, maar een vuile connector door het gebruik ervan. Documenteer de verlieswaarden; ze vormen uw basis voor toekomstige diagnostiek.
Deze benadering van bekabeling verandert het van een noodzakelijke kostenpost in een strategische troef. Het is een systeem dat de beperkingen van de natuurkunde, de feilbaarheid van menselijke operators en de onvermijdelijkheid van verandering erkent. Het doel is vandaag niet alleen om punt A met punt B te verbinden, maar ook om een fysieke laag te bouwen die duidelijk, aanpasbaar en betrouwbaar blijft voor de volgende ingenieur die de rackdeur opent.
